製品属性(仕様)

製品
分類
その他 板金加工品 業界電気・電機
素材SPCC サイズD:700*W:660*H:850

製品画像(様子)

特徴

こちらの製品は、お客様から支給されたパネル(保護テープ、塗装あり・なし)を立てかけて収納する為に社内で製作して使用しているラックです。

当社では、ラックが無い時は1枚ずつ包んで保管していました。その為、受入れ時と使用時にパネルを包む・包みを剥がすといった手間が発生していました。

現在は、受入れ時にラックに直接保管することで、員数確認、塗装面の傷等チェックもできるため、使用時に戻り工程が無く作業を進められます。これらによりラック1つで作業の効率化、員数管理、保管場所の削減を実現することができました。

当社ではこちらの製品を「たて・かける君」という名前で商品化いたしました。ご興味ある方は下記にて詳しく解説しておりますので、こちらも合わせてご覧ください。

>>「たて・かける君」の詳細はこちら

このラックは現場の声から生まれ、CADから自社で制作しました。現場が使いやすいよう、下部の滑りを良くする敷居滑りテープを貼ったり、製品に傷が付かないようフェルト上の傷防止シート巻きつけたりと、細かな工夫や修正を行いました。
※こちらの製品の保護テープや塗装についてオプションになりますのでご注意ください。

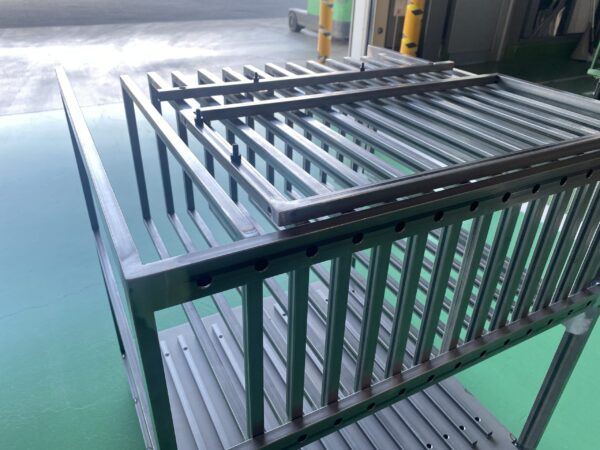

塗装を行った場合について、下記にて詳しく解説しておりますので、ご興味ある方はこちらも合わせてご覧ください。

>>黒色塗装「たて・かける君 ブラック」の詳細はこちら

製品の詳しい様子にて動画でもご紹介しておりますので、こちらもご参照ください。

この治具により、自社工場内の5S活動にも寄与し、先述の通り効率アップと工場内の整理整頓が実現されました。



また、こちらの製品は、仕切りの角パイプは六角ネジで留めてある為、立てかける製品に応じて幅の調節が可能です。

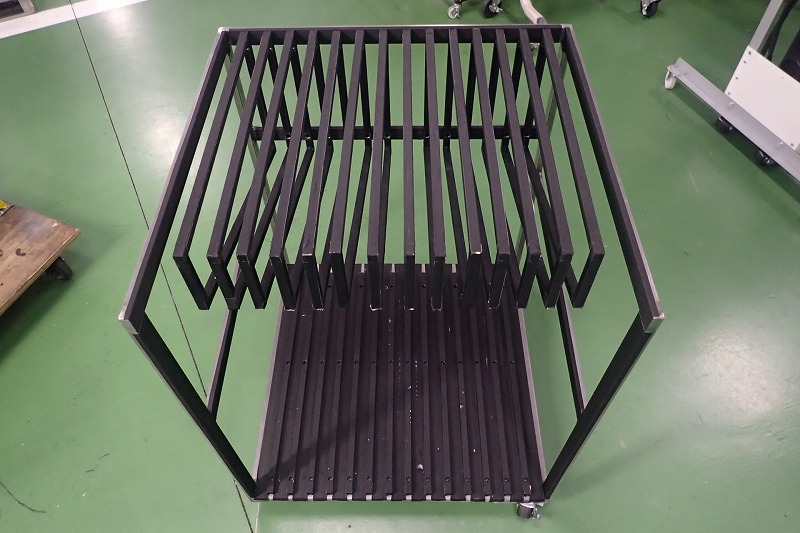

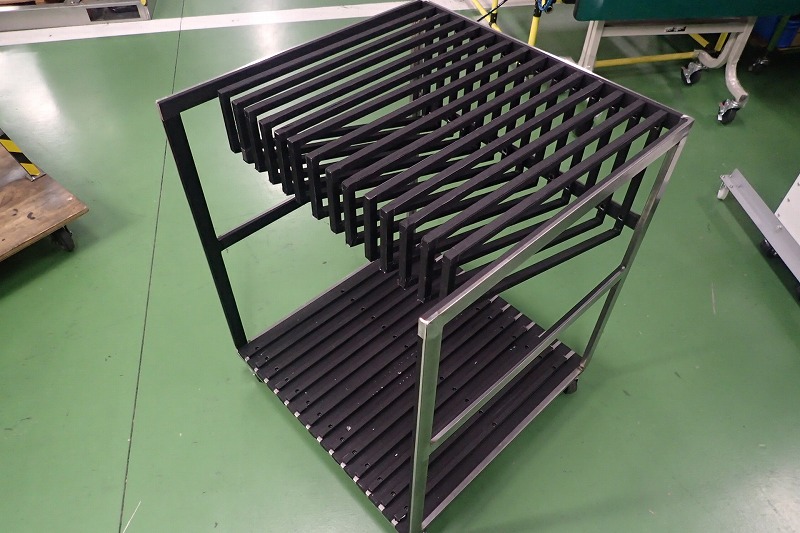

写真のように通常は14列、幅間は30ミリ、奥行きは550ミリとなっております。お客様の使用したい製品の厚みに応じて、調整しお使いください。

分電盤パネルラック分電盤パネルラック2
このように精密板金加工 配線組立.comでは、治具製作による製品製造の効率のアップ、高品質な製品づくりに繋げる環境を整備しておりますので、分電盤パネル等のご注文について是非お問い合わせ下さい。
