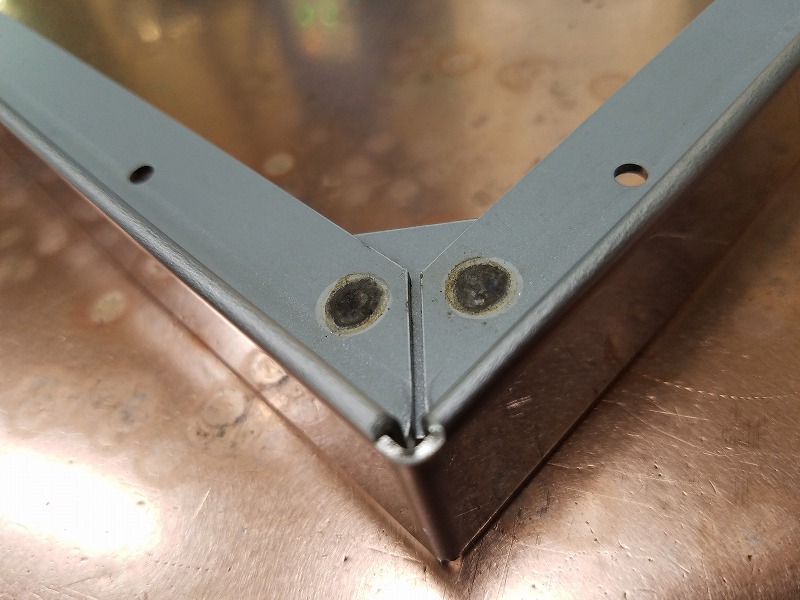

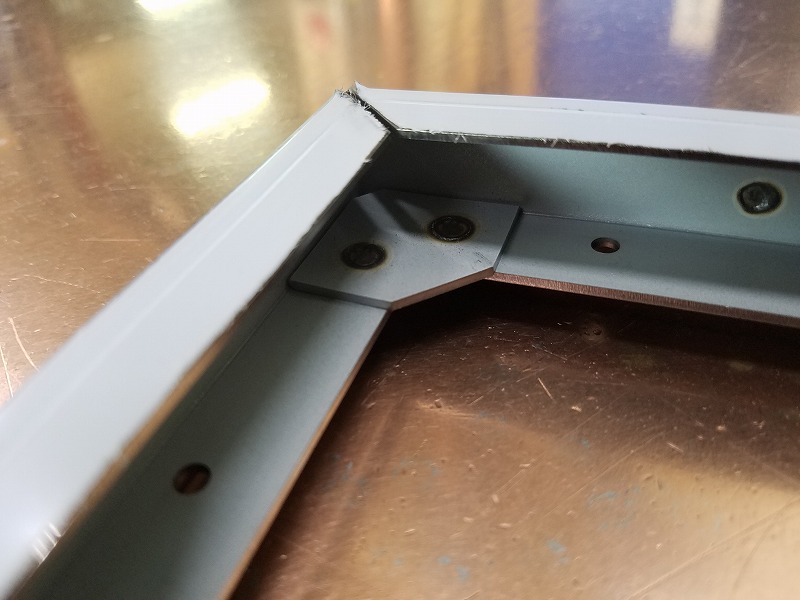

超低温フリーザ貯蔵庫 ヒンジ部材
| 製品分類 | 固定金具・アングル |
| 業界 | 医薬・医療 |
| 素材 | SUS430、SECC-JT |
| サイズ | T1.2*602*564.5*27 |
詳細説明
これは超低温フリーザ貯蔵BOXに使用されるヒンジの部材です。超低温フリーザ貯蔵BOXとは、冷却性能‐85℃/-150℃/-152℃を有する貯蔵庫のことで、主に細胞や血液といった生体試料や試薬などを保存するのに使用されます。
精密板金加工 配線組立.comで行った加工としては、レーザー複合機による穴あけ・切断加工、脱脂、曲げ加工、スポット溶接を施しています。製品の特徴としては、このフレームのような形状を板材から作り上げている点にあり、長手の曲げ加工を行ったあと、専用冶具を使って確実に角部を90°とした上で、リブを取り付けスポット溶接を行うことで、角部の直角性を確保しています。また本製品については塗装はおこなわない代わりに精密板金加工 配線組立.comにて脱脂まで行ってから出荷をしています。
このように精密板金加工 配線組立.comでは、専用冶具を自社内で積極的に作成、使用することで、難しい加工も実現しておりますので、是非一度お問い合わせください。
