精密板金加工とは？一般板金との違い・工程・材質から発注先選定まで徹底解説

「精密板金加工をどこに頼めばいいか、判断する基準がわからない」
——弊社・島田工業株式会社にご相談いただく方の多くが、最初にそうおっしゃいます。——

板金加工といっても、自動車板金から建築板金まで業種は幅広く、同じ「精密板金加工」を名乗る会社でも、対応できる工程や品質保証の範囲は大きく異なります。
本コラムでは、精密板金加工の定義・他の板金加工との違い・主な加工工程・使われる材質・発注先を選ぶ上でのポイントまでを、現場目線で解説します。
記事の最後では、設計から組立・ヘリウムリーク試験まで一貫して対応する弊社の特徴もご紹介しますので、サプライヤー選定の参考にしていただければ幸いです。

精密板金加工とは？

精密板金加工とは、0.1〜3mm程度の薄い金属板に切断・曲げ・溶接などの加工を施し、電子機器・医療機器・半導体製造装置などの筐体や構造部品を製作する加工方法のことです。

板金加工の中でも「寸法公差が厳しい」ものを指し、曲げ寸法公差で±0.1〜0.2mm、パンチングによる抜き加工公差では±0.05mm以下が求められるケースもあります。
専用金型を必要とするプレス板金とは異なり、汎用金型や専用治具を組み合わせて加工するため、金型製作費が発生しないのが大きな特徴です。

だからこそ、小ロットから中ロット程度の製品に対して、イニシャルコストを抑えた製作が可能になります。

弊社・島田工業では、精密板金加工を「板金部品を作る仕事」とは捉えていません。
機械装置や電気機器という完成品を製作・納入するための、一連の工程の入口として位置づけています。そのため、板金加工の精度だけでなく、後工程（組立・配線・試験）まで見越した形状設計やVE提案を、受注の初期段階から行うことを重視しています。

板金加工の種類と違いはこちら

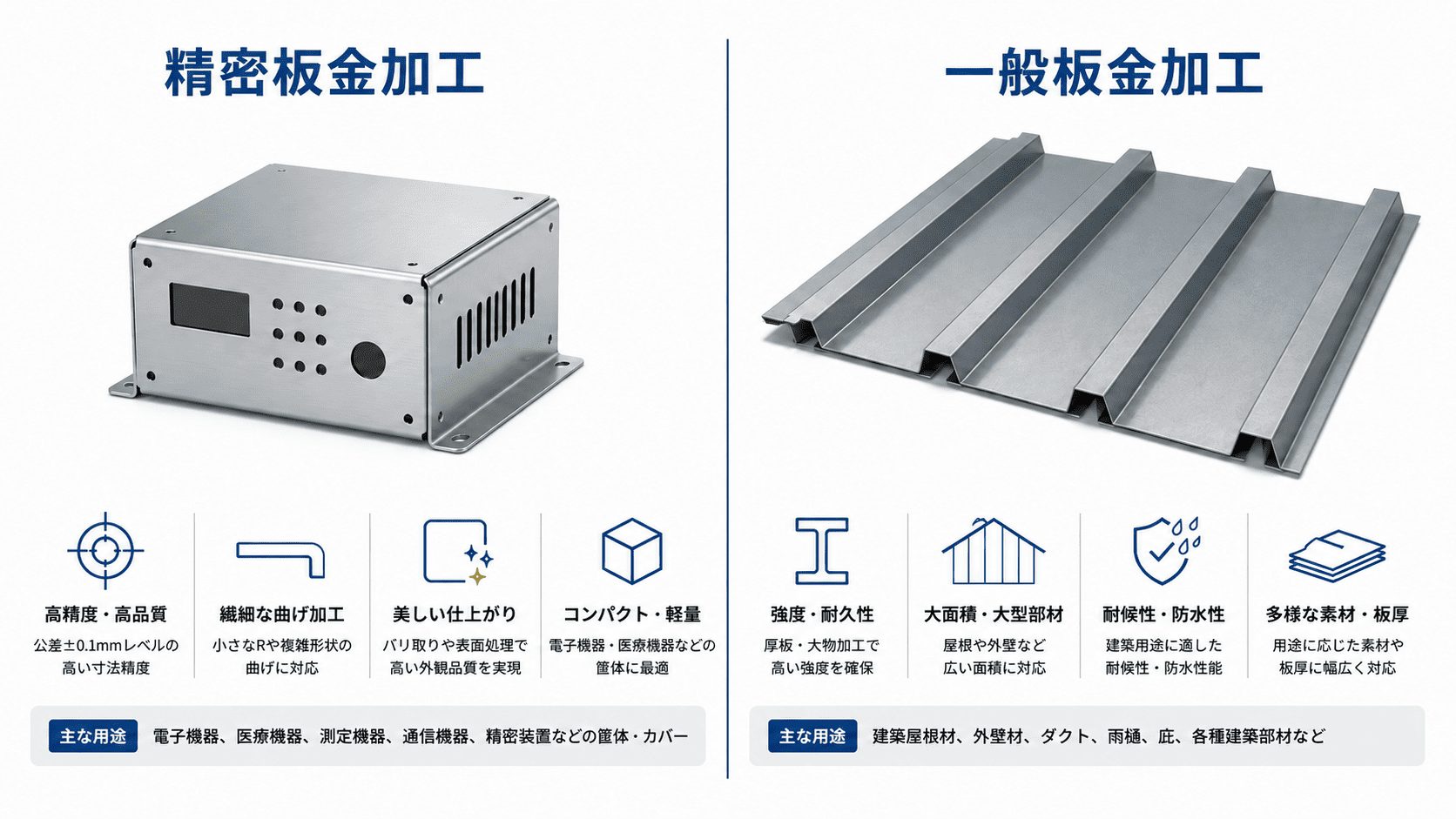

一般板金・建築板金・自動車板金との違い

「板金加工」という言葉は、実はかなり広い意味を持っています。
街中にある板金塗装店（自動車板金）や、住宅の屋根・ダクトを扱う建築板金も、広義では板金加工のひとつです。しかし精密板金加工は、これらとは業態も加工内容も大きく異なります。

プレス板金加工との違い

同じ精密加工の文脈で比較されることが多いのが、プレス板金加工です。両者の最大の違いはコスト構造にあります。

プレス板金は、製品専用の金型を製作してから加工を開始します。
金型費は数十万〜数百万円規模になることもあるため、ロット数千以上の大量生産でないとイニシャルコストの回収が難しくなります。
一方、精密板金加工は汎用金型や専用治具で対応するため、初期投資を抑えて小〜中ロットの製作が可能です。ただし、ロット数が増えるにつれて単価の優位性はプレス板金に逆転していくため、製品の量産規模や変更頻度を考慮した上で選択することが重要です。

精密板金加工の主な加工工程

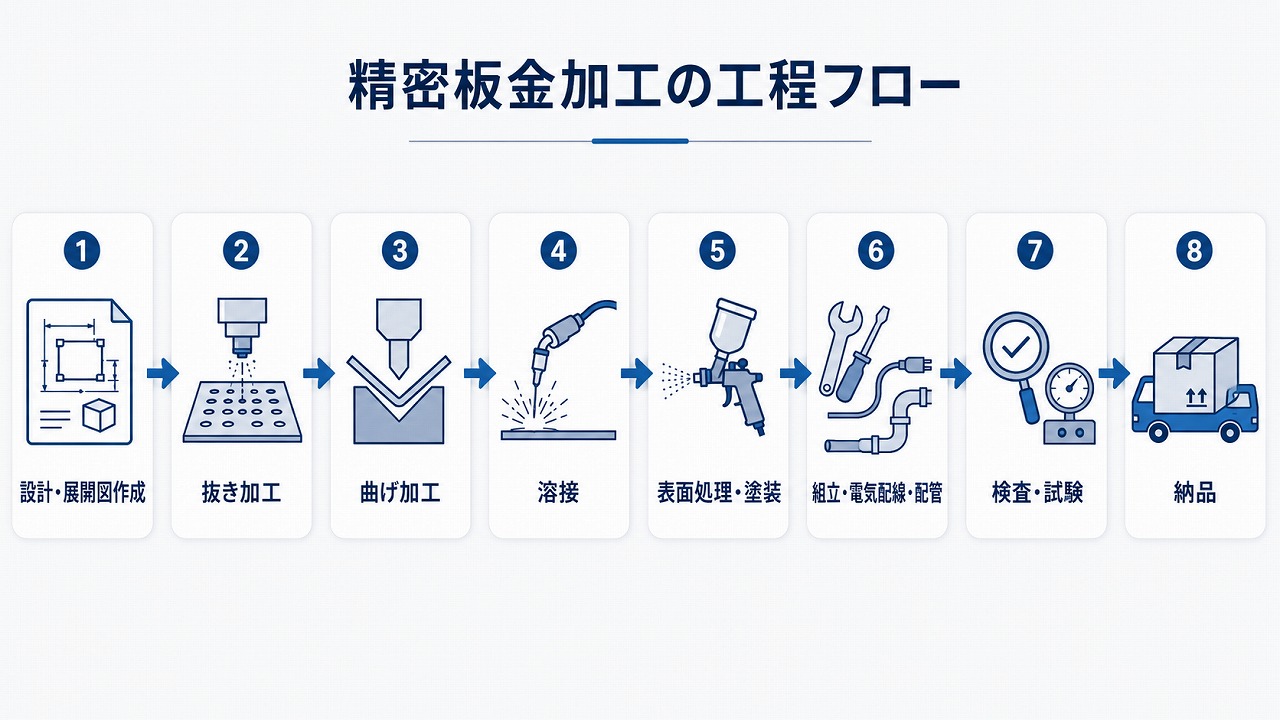

精密板金加工は、設計・展開図作成に始まり、抜き→曲げ→溶接→表面処理→組立→検査と複数の工程が連なります。
各工程の精度が最終製品の品質を左右します。

弊社でお受けしている案件では、「板金部品だけ作ってほしい」というご依頼から、「設計段階から入って、組立・検査・エージング試験まで一括でお願いしたい」というご依頼まで、幅広い工程範囲に対応しています。

それぞれの工程で何が行われているかを理解しておくと、発注時の仕様確認や外注範囲の判断がしやすくなります。

①板金設計・展開図作成

精密板金加工の品質は、実は加工が始まる前の設計段階でほぼ決まります。
3次元形状をどのように展開するか（展開図の描き方）によって、曲げ工程での精度や材料の無駄が変わってくるからです。

弊社では、お客様から支給いただいた図面をそのまま加工に回すのではなく、加工のしやすさ・コスト・後工程との整合性を確認した上で、必要であればVE提案をさせていただいています。

板金設計のVE提案事例はこちら

②抜き加工（レーザー加工・NCTパンチ）

金属板から製品形状を切り出す工程です。
主な加工方法は、ファイバーレーザー加工とNCT（ターレットパンチプレス）の2種類です。

弊社では、ファイバーレーザー複合機を導入しており、レーザー加工とパンチ加工を1台で組み合わせることで、切断面品質と加工速度の両立を実現しています。

③曲げ加工（ベンダー加工）

金属板を所定の角度・寸法に折り曲げる工程です。精密板金加工において、最も技術が問われる工程のひとつです。

曲げ加工の難しさは、材料のスプリングバック（曲げた後に元に戻ろうとする変形）にあります。
材質・板厚・曲げ角度・金型の組み合わせによってスプリングバック量が変わるため、経験値に基づいた補正が必要です。

弊社では最新型のロボットベンダーを導入しており、最小ロット10個程度から24時間体制での無人稼働が可能です。多品種中量生産においても安定した寸法精度を維持できる体制を整えています。

また、通常の機械では工具が干渉して曲げられないような深い曲げ加工も、熟練作業者の工夫によって対応しています。すべての形状がロボットで自動化できるわけではなく、人の技術が必要な場面もあります。

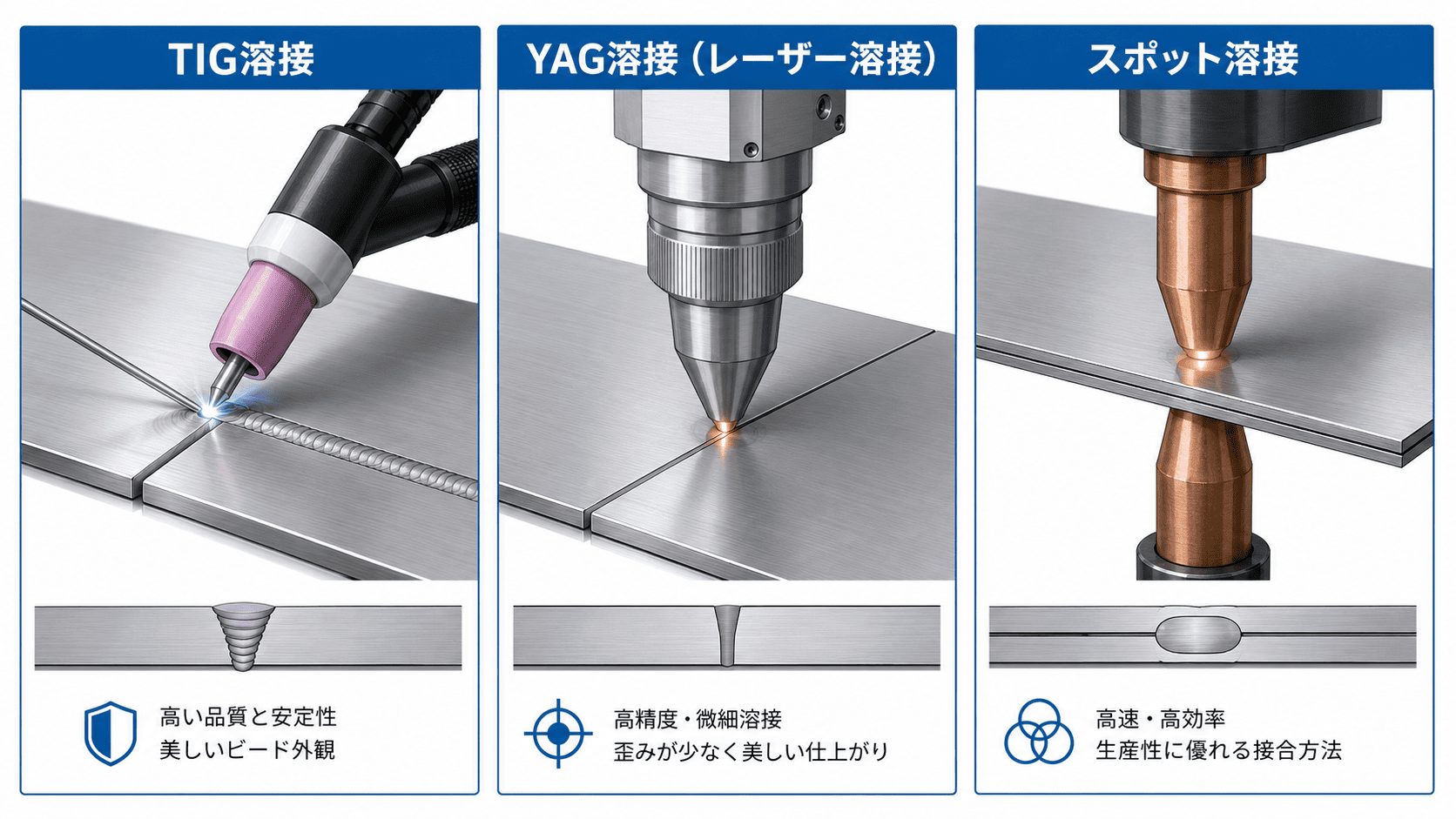

④溶接（TIG溶接・YAG溶接・スポット溶接）

複数の部品を接合する工程です。精密板金加工では、主に3種類の溶接方法が使われます。

弊社では、クリーンエア装置のような高い気密性が必要な筐体にはYAG溶接を採用しています。TIG溶接と比べて熱による歪みが大幅に小さく、溶接後の歪み修正工程を削減できます。

結果として、気密性の安定と製作工数の削減を同時に実現しています。

⑤表面処理・塗装

加工後の金属板に、防錆・外観・機能性の向上を目的とした処理を施す工程です。

弊社では塗装工程を自社内で行っており、色見本や指定塗料への対応、塗装仕上がりの検査まで一貫して対応しています。

⑥組立・電気配線・配管

板金部品の製作が完了した後、電気配線・配管の組付けを行う工程です。
精密板金加工会社の多くは、この工程を持っていません。
しかし弊社では、この組立・電気配線工程まで自社工場内で対応できます。

これがどういう意味を持つか。
「板金は板金屋、組立は別の会社」という体制では、設計変更が発生するたびに2社間の調整が必要になります。また、組立時に「板金部品の公差がわずかに合わない」というトラブルが起きても、どちらの工程の問題かが曖昧になりがちです。弊社が一貫して受け持つことで、こうした工程間の責任の分散を防いでいます。

⑦検査・試験（エアリーク・ヘリウムリーク・通電試験）

弊社の大きな強みのひとつが、検査・試験の内製化です。
板金加工会社でありながら、以下の試験を社内で実施できます。

• 水張り試験・エアリーク試験・加圧/減圧試験：筐体の気密性を確認
• ヘリウムリークテスト：微小なリーク箇所を検出する高精度試験。半導体・医療用途で必須のケースも
• 通電試験・稼働試験：電気組付けを行った製品の動作確認
• エージング試験（連続稼働テスト）：お客様のご要望に応じて100時間、300時間など長時間の連続稼働による耐久確認

実際の試験では、クライオポンプ向けに高純度ヘリウムを使用した100時間試験、通常稼働製品では48時間以上の通電試験を実施するなど、製品特性に応じた試験条件を設定しています。
お客様の立場からすると、「納品後に現地でリーク不良が発覚した」「通電試験で初めて配線ミスがわかった」というトラブルは、工程の手戻りとして最も避けたいリスクです。
弊社では、これらをすべて自社ブース内で完結させてから納入しています。

製品検査の技術解説はこちら

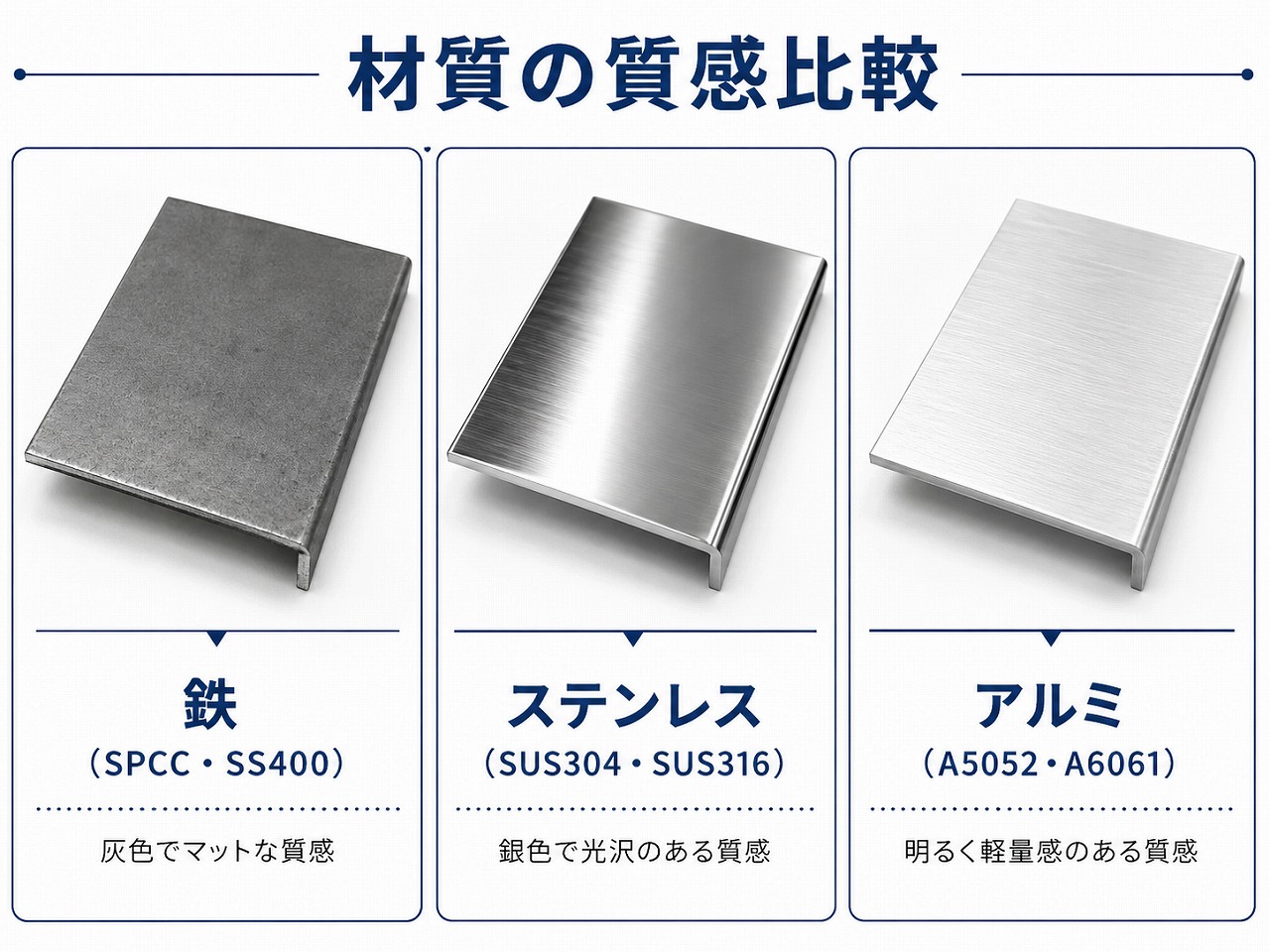

精密板金加工で使われる主な材質

材質の選定は加工コスト・精度・耐久性に直結します。
用途と環境条件に合わせた材質選びが、製品品質の土台になります。

精密板金加工では、鉄・ステンレス・アルミを中心に、銅・真鍮なども使われます。
弊社へのご相談では「とりあえずステンレスで」とおっしゃるお客様も多いのですが、ステンレスが最適とは限りません。コスト・重量・溶接性・表面処理の種類によって、最適な材質は変わります。
初期段階から弊社にご相談いただくことで、用途に合った材質選定と加工コストの最適化をご提案することができます。

鉄（SPCC・SS400）

最も汎用的な板金材料です。加工しやすく、コストも抑えられます。

ステンレス（SUS304・SUS316）

耐食性が求められる用途に多く使われます。ただし鉄より加工難易度が上がります。

ステンレスの溶接歪みに悩まれているお客様から弊社にご相談いただくケースは少なくありません。
前述のYAG溶接を採用することで、熱歪みを大幅に抑制できます。

アルミ（A5052・A6061）

軽量化が必要な部品に使われます。加工性はよいものの、溶接には注意が必要です。

アルミ板金・アルマイト処理の解説はこちら

銅・真鍮

電気的特性・熱伝導性が求められる部品や、外観重視の製品に使われます。

銅は電気抵抗が低く、バスバーや端子板などの通電部品に採用されます。
真鍮は切削性が高く精密部品に向いていますが、板金加工での使用頻度は比較的少なめです。
弊社では、お客様の用途に応じてこれらの材質にも対応しています。

精密板金加工が求められる業界と製品事例

精密板金加工は、高い寸法精度・複雑な形状・少〜中ロット対応が必要な製品に向いています。弊社が対応してきた主な業界と製品をご紹介します。

医療機器

医療機器の筐体は、外観の清潔感・気密性・電磁シールド性が求められます。
ステンレス（SUS304・SUS316）が多く使われ、バフ研磨や電解研磨による鏡面仕上げが指定されるケースもあります。

弊社では、YAG溶接による溶接部の平滑化と、エアリーク試験による気密確認まで対応しています。
実際の製品事例として、
保冷装置用電装ボックス（材質：SECC-JT、サイズ：W500×L200×H180mm）や、
医療機器向けパネルカバー（材質：各種圧延鋼板、サイズ：480×100×15mm）
などを製作しています。

医療用筐体の製品事例はこちら

半導体製造装置

半導体装置は、パーティクル（微粒子）の発生を極限まで抑えることが求められます。
溶接部のスパッタ・返りを残さない加工品質と、ヘリウムリーク試験による気密保証が必須になるケースも多く、弊社の試験内製化体制が評価されています。
実際の製品事例として、板金部品の高速溶接（材質：SUS、サイズ：200×150mm）、
クライオポンプ用コンプレッサー（材質：配管(銅)・SUS・鉄、サイズ：W460×L600×H530mm）
などを製作しています。

半導体製造装置向け製品事例はこちら

空調・温調機器

弊社のメイン製品である温調圧縮機・クリーンエア装置は、この領域の代表例です。
気密性の高い筐体製作から、電気配線・配管組付け、エージング試験まで一貫して受け持っています。月産1,000台を超える量産対応の実績もあります。

実際の製品事例として、
空調機器用パネルカバー（材質：亜鉛メッキ鋼、サイズ:H500×W500×t1.2mm）
などを製作しています。

温調圧縮機の製品事例はこちら

電気・電子機器

制御盤・電源装置・通信機器の筐体に広く使われています。
板厚1〜2mmのSPCCやアルミが中心で、塗装仕上げや部品取付穴の精度が求められます。

弊社では、板金製作から電気配線の組付けまでを一貫して行うため、部品間の干渉確認や配線ルートの最適化も図面段階から行えます。

実際の製品事例として、たて・かける君（材質：SPCC、サイズ：D700×W660×H850mm）
などを製作しています。

電気電子機器向け製品事例はこちら

食品機器・分析装置

食品に接触する可能性がある部位には、SUS316Lや鏡面仕上げが指定されるケースがあります。
また、分析装置では電磁シールドや接地（アース）構造が板金設計に組み込まれることも多く、機能設計と板金加工の両方に精通した対応が必要です。

実際の製品事例として、
板氷製造機（材質：SUS304、サイズ：D500×W620×H895mm）
などを製作しています。

食品機器向け製品事例はこちら

精密板金加工の発注先を選ぶ上で考慮すべきポイント

加工精度や設備スペックだけでなく、工程の対応範囲・品質保証体制・VE提案力が、実際の品質・コスト・納期を左右します。

「精密板金加工 見積」で検索すると、多くの加工業者が出てきます。
価格だけで選んで後悔したというケースを、弊社はお客様からのお話を通じて何度も耳にしています。

「思っていた精度が出なかった」
「納品後にリーク不良が発覚した」
「設計変更に対応してもらえなかった」

——これらは、発注先選定の段階で確認しておくべき項目を見落としたことで起きるトラブルです。

対応できる工程範囲

「板金部品の製作のみ」なのか、「組立・配線・試験まで一括対応できる」のかを確認してください。
工程範囲が広いほど、窓口管理コストが下がり、工程間トラブルの責任所在も明確になります。

弊社の場合、設計→抜き→曲げ→溶接→塗装→電気組付け→各種試験→梱包までを、自社工場内で完結させることができます。

対応工程・設備一覧はこちら

設備の水準と自動化の度合い

最新のファイバーレーザー複合機やロボットベンダーを導入しているかどうかは、加工品質の安定性と納期に直結します。

特にロボットベンダーは、24時間無人稼働が可能で、多品種中量生産での人的ミスを大幅に削減します。設備一覧を公開している会社は、それだけ設備投資に積極的であることの証明でもあります。

小ロットから量産まで対応できるか

試作段階の数個・数十個から、量産時の月産数百〜千台以上まで、同一の品質基準で対応できるかを確認してください。

試作を依頼した業者と量産を依頼する業者が別になると、加工方法や寸法の解釈に差が生じるリスクがあります。

弊社では、試作10個程度の小ロットから月産1,000台超の量産まで、同一工場・同一工程で対応しています。

VE提案力と後工程を見越した設計力

精密板金加工の会社に求めたい価値は、「図面通りに作ること」だけではありません。
「その形状のままでは、組立時にここが干渉する」「この溶接方法では気密が安定しない」といった問題を、設計段階で指摘・改善提案できるかどうかが、最終的なコストと品質を大きく左右します。
弊社では、製作工程全体を俯瞰したVE提案を、見積時から積極的に行っています。

VE提案事例はこちら

品質保証体制（試験の内製化）

検査・試験を内製化しているかどうかは、品質への本気度を示す指標のひとつです。
外注試験では試験結果の受け取りに時間がかかり、不良が発覚した際の原因追及が複雑になります。
弊社では水張り試験・エアリーク試験・ヘリウムリーク試験・通電試験・エージング試験をすべて社内で行い、試験結果を確認した上で納品しています。

精密板金加工における典型的な課題と対策

弊社にご相談いただく内容を整理すると、以下の4つの課題が繰り返し登場します。

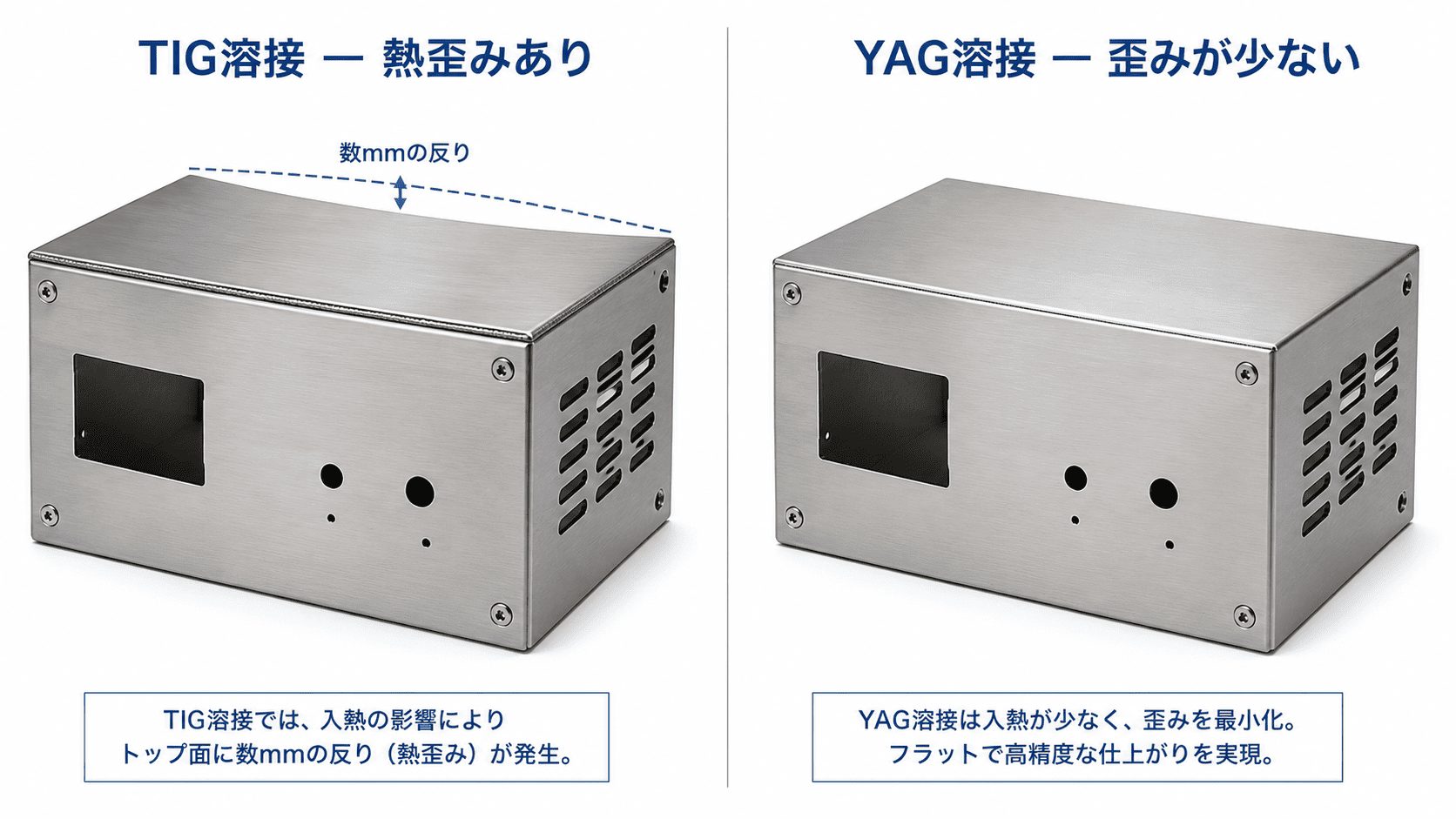

溶接歪みによる気密不良

「溶接後に歪みが出て、気密試験をクリアできない」は、精密板金加工の現場で最も多い悩みのひとつです。
TIG溶接は熱入力が大きく、薄板のステンレス筐体では特に歪みが出やすくなります。

弊社では、気密性が重要な筐体にはYAG溶接（レーザー溶接）を採用することで、熱入力を最小限に抑えています。
「YAGに切り替えてから歪み修正の工数がほぼゼロになった」という経験を、現場で積み重ねています。材質や板厚によってYAGが最適とは限らない場合もありますが、まずはご相談ください。

多品種中量でのコストと納期の両立

品種が多く、1品種あたりのロット数が少ないほど、段取り替えのコストが製品単価に跳ね返ります。「毎回段取りに時間がかかる」
「小ロットだと割高になる」
という問題です。

弊社では、ロボットベンダーと自動工具交換機能を活用した段取り時間の短縮に取り組んでいます。
また、複数品種の加工を組み合わせて段取りを共有する「ネスティング」の最適化を行うことで、小ロットでも競争力のある単価での対応を実現しています。

複数外注先の管理コスト増大

板金は板金屋、溶接は溶接屋、組立は組立屋——と分割発注している体制では、窓口が増えるほど、図面の共有・仕様変更の連絡・不良時の原因調査が複雑になります。
担当者の業務が「本来の設計や開発ではなく、外注管理」になってしまっているケースも多いです。

だからこそ、弊社への一括発注を選ぶお客様が増えています。
窓口が島田工業一社になることで、設計変更の伝達ミスが減り、品質の責任所在が明確になり、担当者の管理業務が軽減されます。

設計変更への対応スピード

装置開発の途中で板金部品の形状変更が発生するのは、珍しいことではありません。

問題は、「変更を伝えてから実際に変更品が届くまでの時間」です。

加工会社が図面を再読み込みして段取りをし直す時間、部材を手配し直す時間——これが開発スケジュール全体のボトルネックになることがあります。
弊社では、変更内容によっては翌日以降の対応も検討できるケースがあります。設計変更の可能性がある段階から弊社をパートナーとして巻き込んでいただくことで、変更対応のリードタイムを最小化できます。

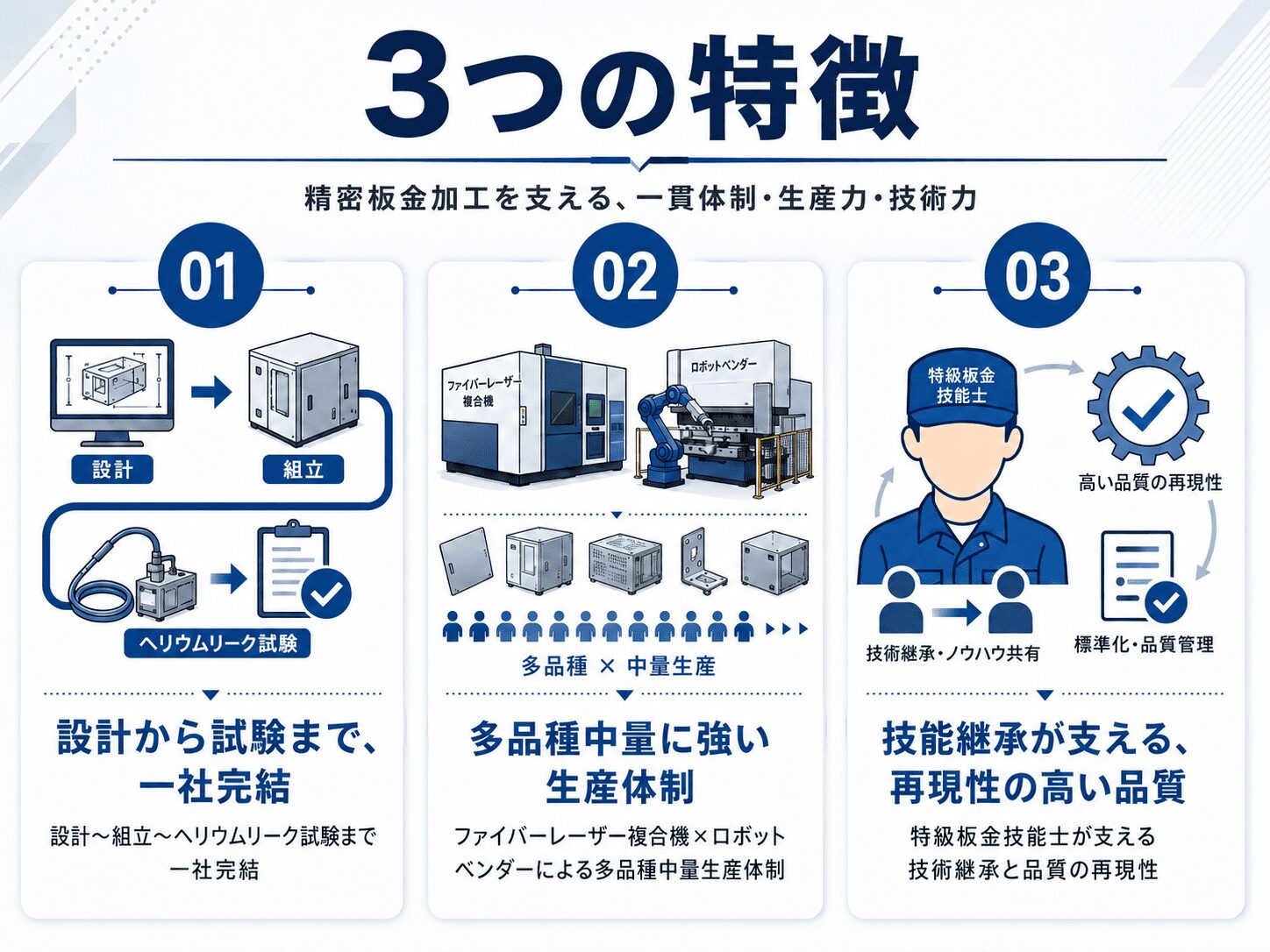

島田工業が実現する精密板金加工の3つの特徴

ここまでコラムを読んでいただいているあなたのように、精密板金の発注先を探している多くの方が「どこに頼んでも同じではないか」と感じながらも、「品質・納期・コストのどれかで必ず妥協させられる」という経験をお持ちです。弊社はその状況を変えたいと考えています。

特徴①　設計〜組立〜ヘリウムリーク試験まで、一社完結

島田工業が他と最も異なる点は、板金部品の製作にとどまらず、電気配線・配管の組付けから各種試験まで自社工場内で完結できることです。

具体的には、板金設計・レーザー加工・曲げ加工・溶接・塗装・電気配線組付け・配管接続・水張り試験・エアリーク試験・ヘリウムリークテスト・通電試験・エージング試験という一連の工程を、すべて伊勢崎市の自社工場内で行っています。
発注窓口が一本化されることで、お客様の管理負担が軽減され、設計変更への対応も一元化されます。

工場設備・対応工程一覧はこちら

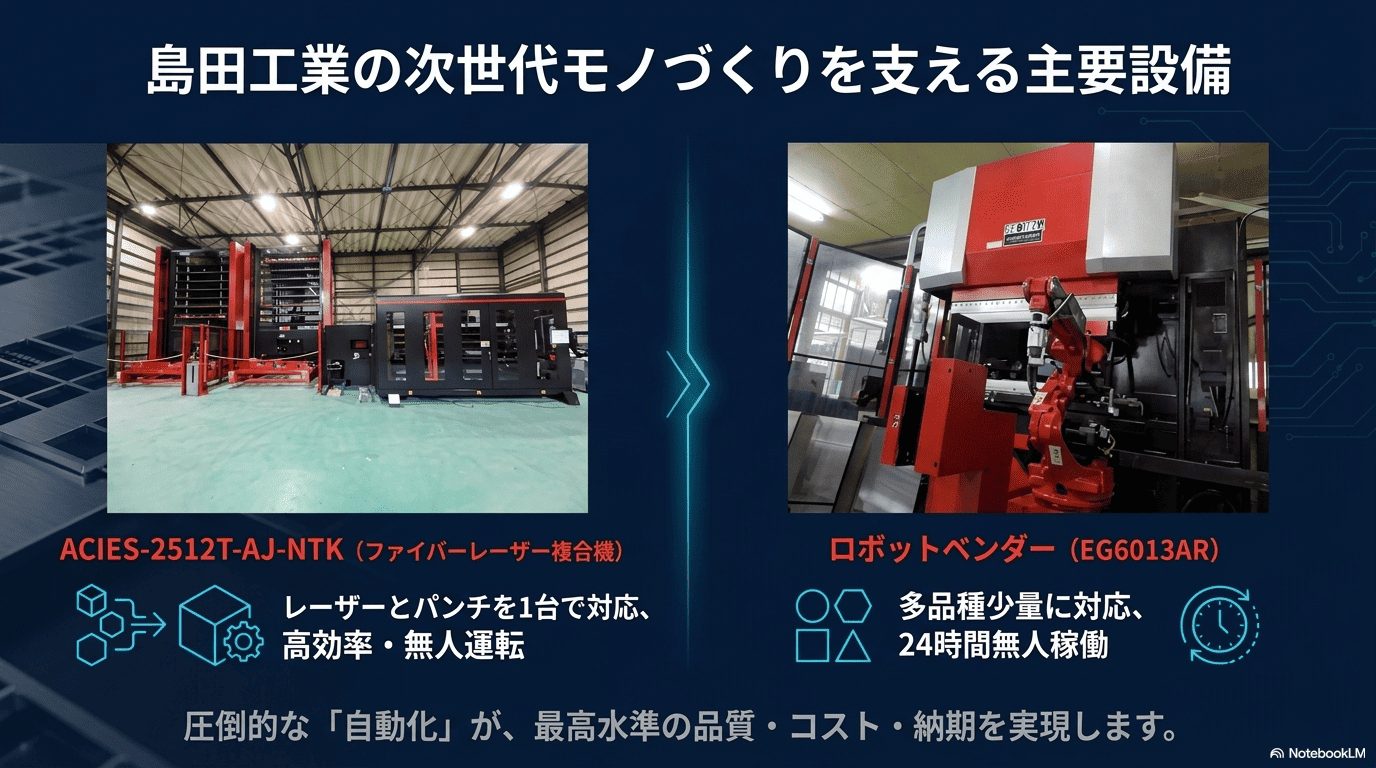

特徴②　ファイバーレーザー複合機×ロボットベンダーによる多品種中量生産体制

群馬・北関東エリアでも有数の広大な工場と設備力を背景に、月産1,000台を超えるOEM量産と、最小ロット10個程度からの小ロット生産を、同一工場で対応しています。

ファイバーレーザー複合機は、金型が不要なレーザー加工とパンチ加工を1台で組み合わせることができ、切断面のダレや返りを抑えた高品質・高速な加工を実現しています。
ロボットベンダーは24時間体制での無人稼働が可能で、多品種中量生産の段取りコストを大幅に削減しています。試作段階の少量から、量産移行後の大量生産まで、設備と体制の両面でお客様の事業フェーズに合わせた対応が可能です。

特徴③　特級板金技能士が支える技術継承と品質の再現性

最新設備を導入していても、それを使いこなす人の技術がなければ、精度と品質は安定しません。
弊社には、群馬県内でも数少ない「特級工場板金技能士」をはじめ、特級工場板金技能士・1級板金図面検定・2級工場板金技能士・2級板金図面検定など、複数の資格を持つ熟練者が在籍しています。

設備でカバーできる工程は自動化し、人の技術が必要な工程では熟練者が対応する——この組み合わせが、弊社の品質安定の源泉です。
また「ものをつくるのは、ひと」という信念のもと、技術の継承と若手育成にも力を入れており、熟練者のノウハウを組織として蓄積する仕組みを継続的に整えています。
5S活動の徹底によって、ミスが起きにくい工場環境を維持していることも、品質の再現性を支える土台になっています。

会社概要はこちら

精密板金加工のことなら、島田工業株式会社にお任せください

島田工業は、群馬県伊勢崎市で精密板金加工から電気配線組付け・各種試験まで一貫対応する受託加工メーカーです。
医療機器・半導体製造装置・空調/温調機器をはじめ、多くの機械装置・電気機器メーカー様の開発から量産まで、パートナーとして関わってきました。

「まだ図面が固まっていない」
「設計段階からVE提案してほしい」
「試作1ロットから相談したい」

といったご要望にも柔軟に対応しています。まずはお気軽にご相談ください。

📞 0270-32-3516（平日：9:00〜17:00 ）

お問い合わせはこちら
