製品属性(仕様)

製品
分類
架台・ケース・筐体 業界医薬・医療
素材SPCC サイズW:260mm*L:300mm*H:70mm
工程シャーリング、抜き加工、曲げ加工、溶接

製品画像(様子)

特徴

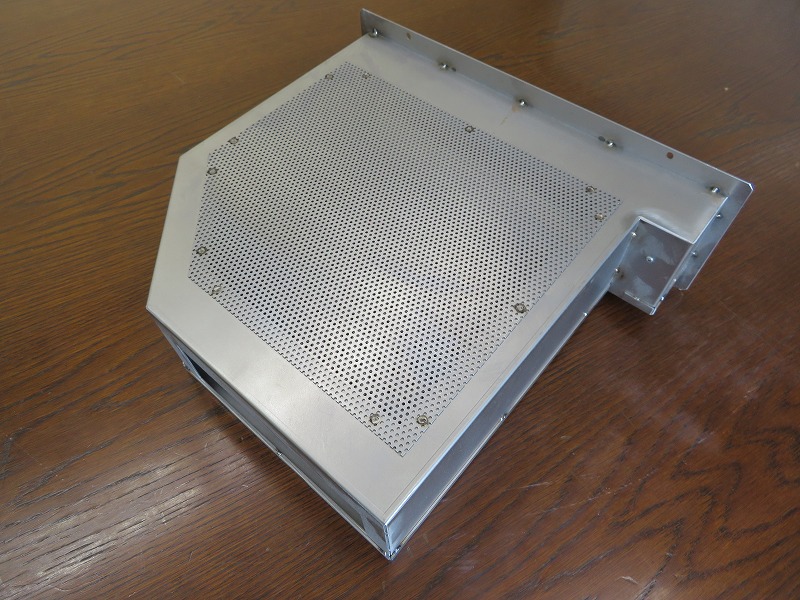

 この製品は医療用測定機器に使用されるハードディスク用板金ケースになります。ハードディスクは熱がこもりやすい為、細かく穴の開いたパンチング材を使用し熱の放出・換気を行います。
 部品構成としては、厚さ1㎜のSPCC部品が4点と厚さ0.8mmのパンチング部品が2点となっております。
1㎜の部品はファイバーレーザー加工機で抜き工程を行った後に曲げ工程を行い、パンチングはシャーリング工程後にコーナーシャー加工にて角を1ヵ所切り落としています。その後、パンチングをスポット溶接し、箱型に組み合わせてTig溶接を行っております。
 精密板金加工 配線組立.comでは、この部品のようなパンチング材を使用した溶接部品も取り扱っておりますので、お気軽にお問い合わせ下さい。
