製品属性(仕様)

製品
分類
架台・ケース・筐体 業界電気・電機
素材SUS304 サイズФ103*H121
工程抜き加工、曲げ加工、TIG溶接

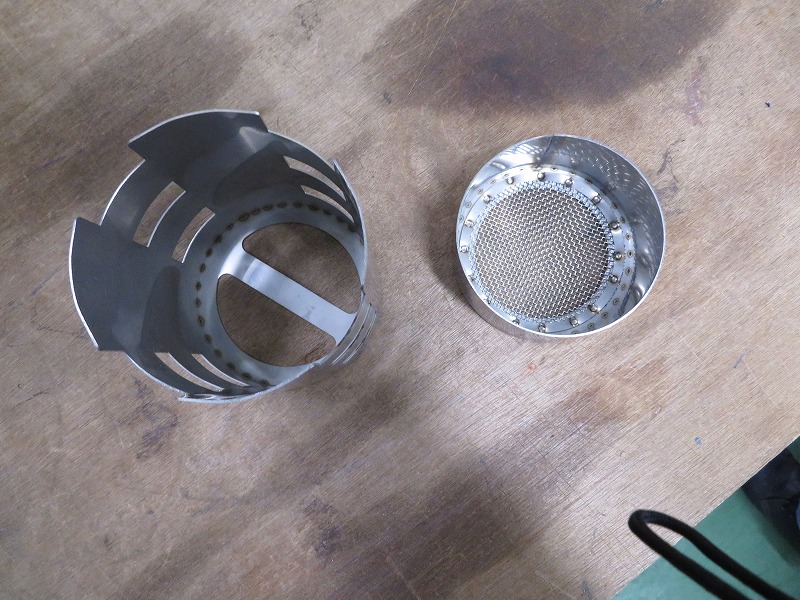

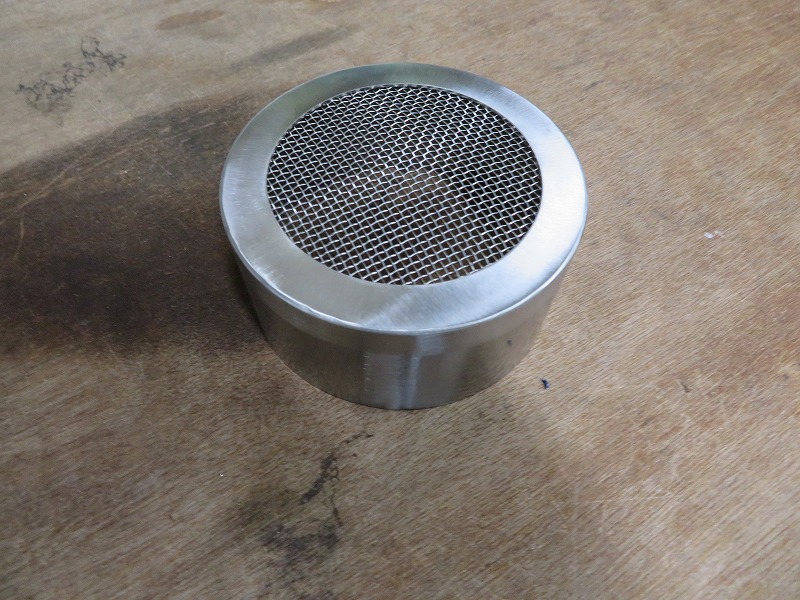

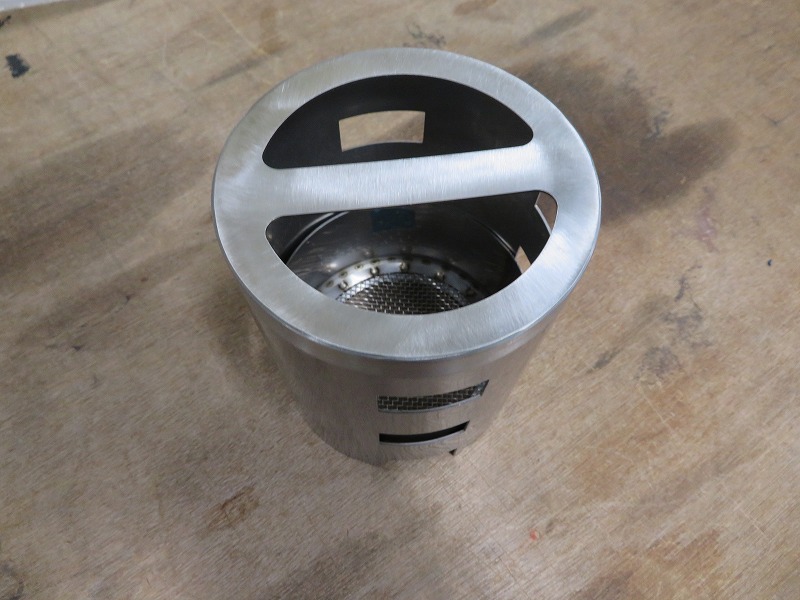

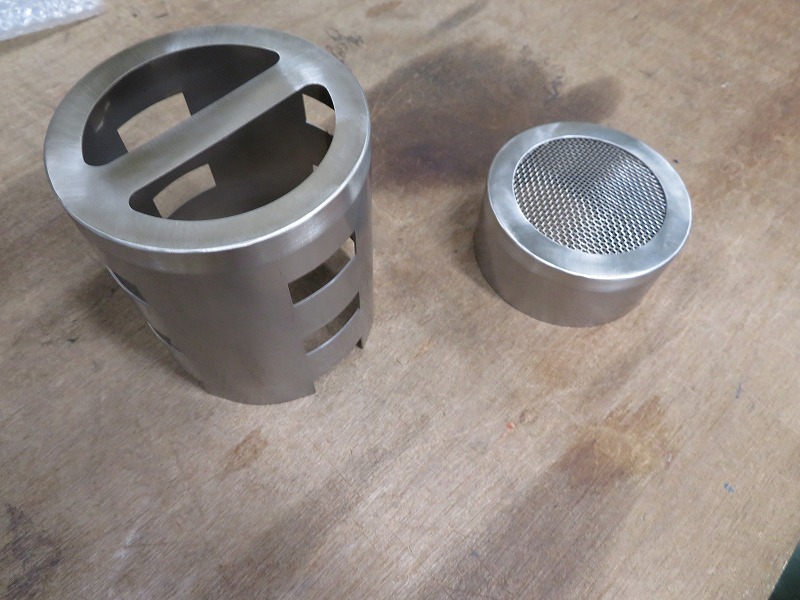

製品画像(様子)

特徴

 この品物は液中掃除機の内部にセットするフィルターセットになります。(液中掃除機についても、本サイトの別ページでご紹介しております。)オイル中の切削粉など固形物の除去をするための装置ですのでステンレス材(SUS304)を使用して製作しております。
 この製品は抜き・曲げ・溶接の3工程で製作しております。まず抜き工程において、メッシュ材ではNCT加工機で、他の部品はファイバーレーザー加工機で加工するというように部品ごとで分けて抜き工程を行っております。続いての曲げ工程では、まず鼻曲げ加工を行ったのちに3本ロールベンダー機にて円筒状に加工します。溶接工程では、上下の蓋部にはそれぞれスポット溶接を施し、一方で円筒の結合箇所には水漏れや回収物の漏れが無い様にTIG溶接を行ったあと、蓋部と円筒部をTIG溶接および仕上げを行っております。組み合わせて使用するものですので無理なく重ね合わせることが出来る様に溶接時には細かい調整も必要となります。
 この製品のように、精密板金加工 配線組立.comでは嵌め合わせによる細かな調整が必要な溶接品についても加工可能です。そのような加工が必要な場合は是非弊社にお問い合わせ下さい。
