製品属性(仕様)

製品
分類
その他 板金加工品 業界電気・電機
素材SECC サイズW645mm*L355mm*H15mm
工程抜き加工、曲げ加工、溶接

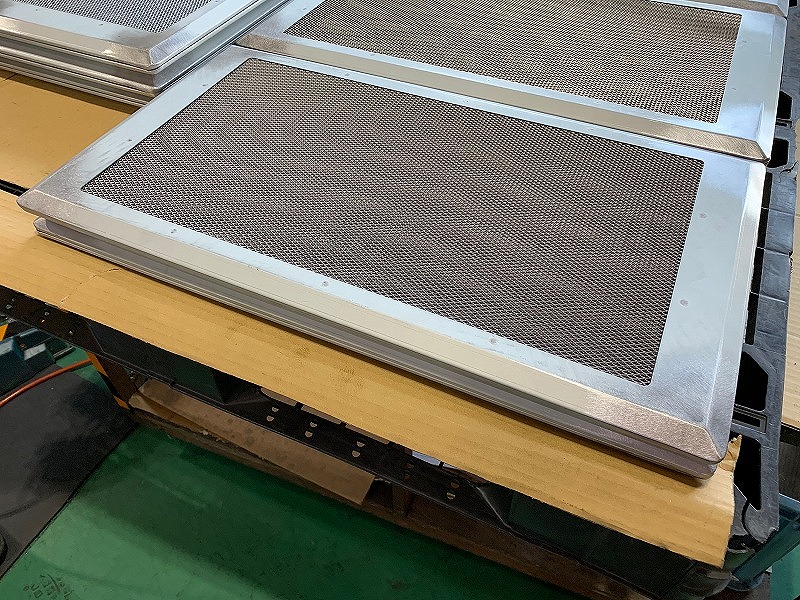

製品画像(様子)

特徴

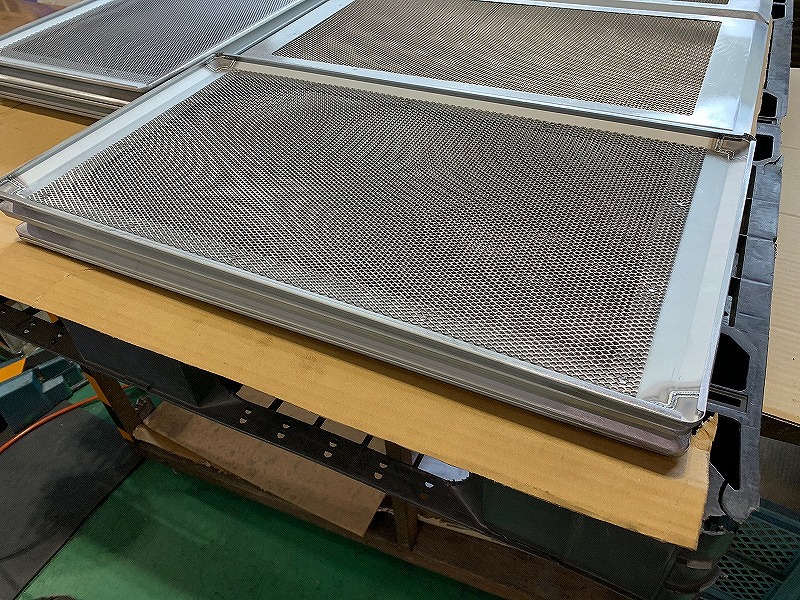

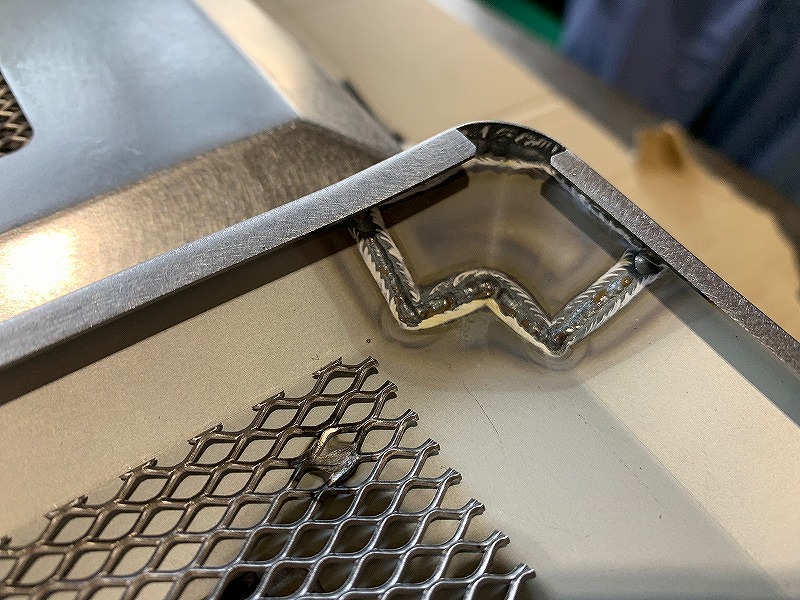

こちらの製品は空気清浄機フィルター部分の部品となっております。こちらの製品の製作依頼が来た段階では、4つの角部について図面通りの製作が難しい状態でしたが、図面上では1つになっている部品を3点に分けることを設計段階から提案・製作することで、お客様もご納得頂ける製品となりました。アートメタルは客先からの支給で、その他の枠部と角を構成する小さい部品2点はNCTにて加工し、ベンダーにて枠部の曲げと小さい部品はR曲げを行い図面に沿った角部のR形状を作り、枠を組み合わせた後に角部に小さい部品2点をはめ込み、それぞれTig溶接を慎重に行い仕上げ処理をします。そしてその後、アートメタルをスポット溶接で16点溶接して完成となります。
このように精密板金加工 配線組立.comでは、お客様のニーズにお応えできるよう設計段階からのVE提案も積極的に行っておりますので、是非ご相談下さい。
